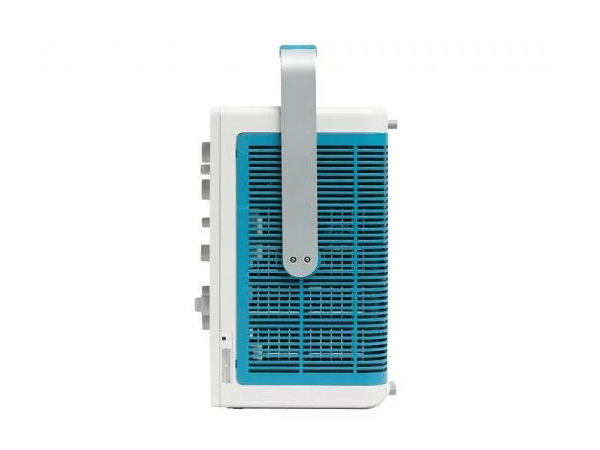

5 系列 MSO 混合信號示波器

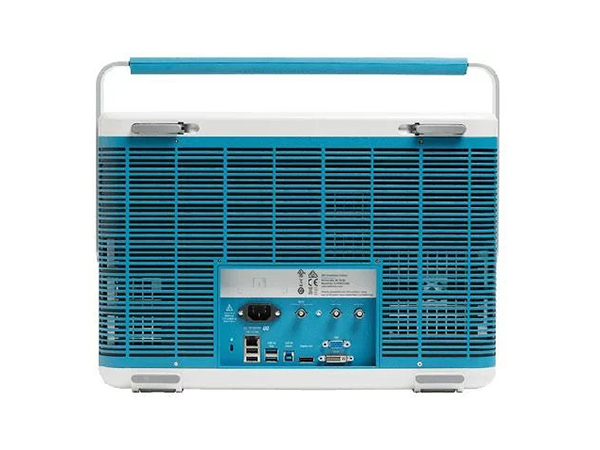

5系列MSO混合信號示波器

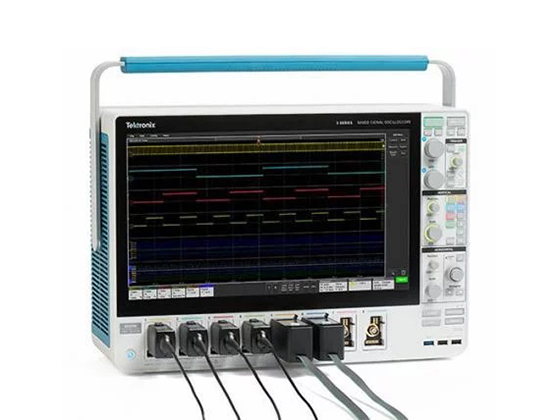

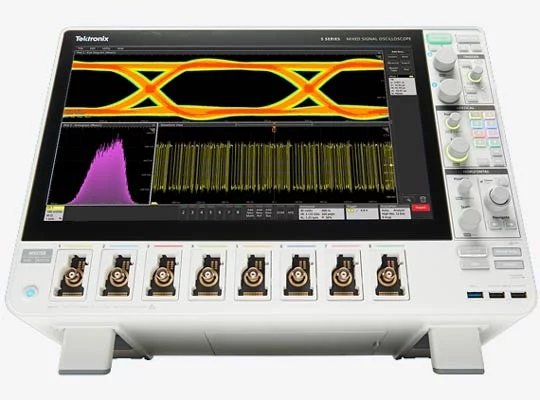

5系列MSO具有支持手指開合、滑動和縮放操作的創新觸摸屏用戶界面、超大的高分辨率顯示器以及 4、6 或 8 條 FlexChannel™ 輸入通道，能夠應對當前以及未來嚴苛的應用挑戰。 它為性能、分析和整體用戶體驗設立了新的標準。
不僅僅采用新顯示器和用戶界面，還是新標準
配有15.6英寸高清觸摸屏，讓您獲取大圖像和整體操作控制能力。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。
擁有足夠的通道
提供 4、6或8條FlexChannel輸入通道。每條通道可用于觀察1個模擬信號或8個數字邏輯信號，只需改探頭即可實現。將任何模擬信號顯示為高分辨率波形、頻譜或兩者，并為每個域提供獨立的采集控制。

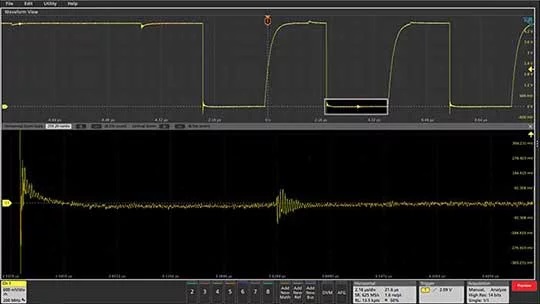

支持高達 16 位的垂直分辨率，每個細節都不會錯過
12位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率。 對于疊加在大信號上的微小信號也能直接觀察和測量到信號的細節。、
性能
高達 2 GHz 帶寬
高達 125 M 點記錄長度
數字輸入
TLP058 邏輯探頭，每個探頭可提供 8 條數字通道
操作系統
添加 Windows 操作系統，以便在示波器上運行 PC 軟件
信號發生器
添加內置任意波形/函數發生器
高級分析
串行解碼/觸發支持 I2C、SPI、USB 2.0、以太網、CAN、LIN 等多種總線
自動對以太網、USB 2.0 和汽車以太網進行一致性測試
高級抖動分析
自動功率測量和分析
低噪聲紋波測量
|
型號 |
模擬帶寬 |
采樣率 |
記錄長度 |
模擬通道 |
數字通道數 |
函數發生器輸出 |
報價 |
|
MSO54 |
350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 點至 125 M 點 |
4 |
可達 32 條（可選） |
1 條（可選） |
US $16,500
配置和報價 |
|
MSO56 |
350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 點至 125 M 點 |
6 |
可達 48 條（可選） |
1 條（可選） |
US $20,600
配置和報價 |
|
MSO58 |
350 MHz 至 2 GHz |
6.25 GS/s |
62.5 M 點至 125 M 點 |
8 |
可達 64 條（可選） |
1 條（可選） |
US $27,700
配置和報價 |
|
|
泰克
5 系列 MSO |
泰克
MSO/DPO5000B |
Keysight
S 系列 |
LeCroy
HDO6000A/HDO8000A |
Rohde & Schwarz
RTO2000 |
Yokogawa
DLM4000 系列 |
|
詳細比較 |
-- |
-- |
速查資料 |
速查資料 |
速查資料 |
速查資料 |
|
帶寬 |
350 MHz 至 2 GHz |
350 MHz 至 2 GHz |
500 MHz 至 8 GHz |
350 MHz 至 1 GHz |
600 MHz 至 6 GHz |
350 MHz，500 MHz |
|
可升級帶寬 |
是 |
否 |
是 |
否 |
是 |
否 |
|
模擬通道 |
4、6 或 8 |
4 |
2 或 4 |
4 或 8 |
2 或 4 |
8 |
|
模擬采樣率（所有通道） |
高達 6.25 GS/s |
高達 5 GS/s |
高達 10 GS/s |
高達 2.5 GS/s |
高達 10 GS/s |
2.5 GS/s |
|
標配記錄長度（所有通道） |
62.5 M |
25 M |
50 M |
50 M |
50 M |
25 M |
|
集成任意波形/函數發生器 |
50 MHz（可選） |
-- |
-- |
-- |
100 MHz（可選） |
-- |
|
數字通道（MSO 系列） |
可達 64 條（可選） |
16 條（可選） |
16 條（可選） |
16 條（可選） |
16 條（可選） |
8（標配）/ 24（選配） |
|
ADC 分辨率 |
12 位 |
8 位 |
10 位 |
12 位 |
8 位 |
8 位 |
|
波形捕獲率 |
>500,000 波形/秒 |
250,000 波形/秒 |
<1,100 波形/秒 |
<700 波形/秒 |
1,000,000 波形/秒 |
N/A |
|
操作系統 |
封閉式 Linux
開放式 Windows（選配） |
開放式 Windows |
開放式 Windows |
開放式 Windows |
開放式 Windows |
已關閉 |
|
標準探頭 |
高達 1 GHz 無源
< 3.9 pF 負載 |
高達 1 GHz 無源
< 3.9 pF 負載 |
500 MHz Passive
9.5 pF loading |
500 MHz 無源
10 pF 負載 |
500 MHz 無源
10 pF 負載 |
500 MHz
10.5 pF 負載 |
|
標準保修 |
3 年 |
1 年 |
3 年 |
3 年 |
3 年 |
|

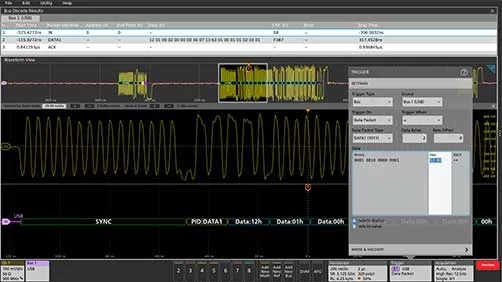

嵌入式串行總線分析
自動串行總線解碼可節省時間并消除手動解碼時的錯誤。 串行總線觸發和搜索允許隔離事件，便于系統級故障排除。
特點
I2C，SPI
I3C
USB 2.0
以太網
SPMI
CAN, CAN FD, LIN, FlexRay
SENT
I2S/LJ/RJ/TDM
ARINC 429、MIL-STD-1553
自動串行總線分析
汽車設計人員可以依靠串行總線在 ECU、傳感器與制動器之間實現準確通信。 5 系列 MSO 還具有 CAN、CAN FD、LIN、FlexRay 和 SENT 解碼和觸發功能，可幫助其同步了解系統。 自動汽車以太網一致性套件供您按照標準測試，您無需成為高速總線專家。

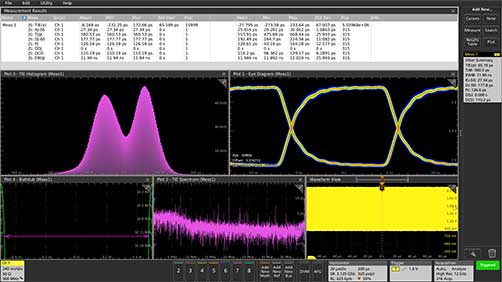

抖動分析
時鐘在每個嵌入式系統和數字通信鏈路的中間位置。 抖動和其他時鐘失真可能會影響系統運行，而不使用正確的分析工具將很難了解其根源。
特點
標準相位噪聲、時鐘抖動和定時以及波形直方圖
選配高級分析、抖動分解和時鐘恢復
功率電子
讓電源質量、諧波、開關損耗、安全操作區測量更可靠且可重復，還帶自動功率測量與分析包。 5 系列 MSO 具有高達 8 條高分辨率通道和多種可用探頭，也適合評估電源時序并深入了解 3 相電源轉換器。
特點
電源質量和諧波
開關損耗和安全作業區
電路內電感器和變壓器分析
多輸出效率

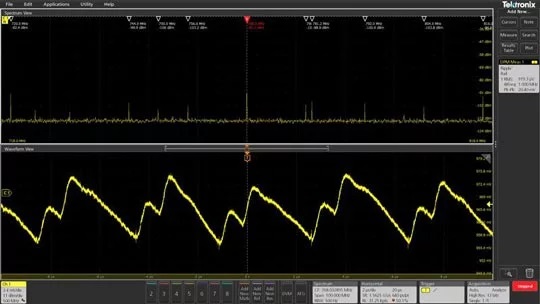

電源完整性
如今的電路板可以有20個或多的電源軌。其中有許多只有幾伏，且有嚴格的噪音限制。需要特別注意準確測量。
特點
數字電源管理選件可自動執行紋波和開/關測量
多達8條模擬輸入通道
兼容低噪音TPR系列電源軌探頭
